联想V470 LA47 10205 艰难维修

  [复制链接]
发表于 2014-9-19 08:22:26 | 显示全部楼层 |阅读模式
接到一客户的板子 V470  伟创代工的 版号LA47 10205 收到的时候板子是大短路

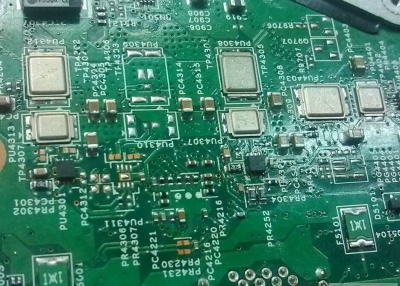

然是大短路 先测公共点 对地值19  看见CPU供电那铁壳管子就知道差不多就是它的毛病
   好吧  那就烧机试一下了  限流2A  7V开烧  手摸着CPU供电的铁壳管子 擦  刚通电 就烫了一下  断电 把CPU供电和集显供电的铁壳MOS全部换掉  换好以后打值 公共点不短了 400多  以为修好了 哈哈 上电  电流上到0.22不动了 几秒以后掉到0.01 靠 不会吧  还用供电没出?? 断电  各个供电电感打值  打到1.05电感的时候  对地值只有4 好像有点低了  怪自己粗心了  各个供电不打值就上电    打上管DS极 只有4 又打了G极只有10几  心想应该是上管穿了
找料板把上下管一起换了  再打值有几十了 应该是好了 装上散热器 上电 电流到0.7左右又不动了

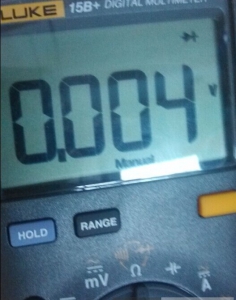

看这样是CPU供电没出 再测CPU供电 果然是0  好吧 把主芯片和驱动芯片都换了 再上电  电流到1.1-1.2之间跳 10几秒后掉到0.22然后又掉到0.01  再上电 测CPU供电1.1几伏  CPU供电都出了难道还有条件??
测集显 没有电压 ,查条件  不出集显供电 按不跑码修。
不跑码 先抓LPC_FRAME# 有  再抓SMBUS  有波形 再抓内存上排阻上的波形 还是有 Oh my God
又抓了SMBUS  内存排阻  再抓驱动芯片的EN  上管的G极 有EN  G极没波形   第二次SVID没出

CPU和内存又换了  试机还是一样

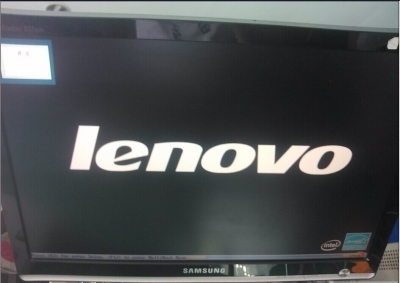

于是又把上下铁壳一起全换了     奇迹出现了  亮机了
