联想G450 不触发 维修

[复制链接]
发表于 2014-8-23 15:07:35 | 显示全部楼层 |阅读模式
  接到一台联想G450,实际维修完后觉得这个故障该发个帖子,高手直接可以无视(或者选择给加个分),给跟我一样的维修小白共同学习。
   根据客户描述,是按开关后没反应。拿过机子,插上可调电源,0.015,待机电流好像正常的样子,按开关果然没什么反应。迅速拆机,拆好后,测量待机压3V5V都有,先测先开关先,别等下跑弯路了。测量开关正常,按下开关也有高低高的跳变。算了,先刷BIOS先,联想喜欢坏BIOS。

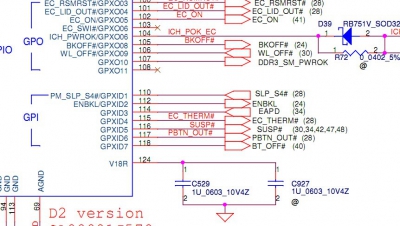

   刷完BIOS后故障依旧,看来不管BIOS事了,那就来测试下EC吧。EC供电 复位 时钟全部正常,南桥晶振也有起振了,怎么还会不触发呢?之后测量到EC 117脚PBTN_OUT#,发现这个信号按开关的时候,没3.3V,这个信号按开关后正常应该是有3.3V的,这个信号时发给南桥的

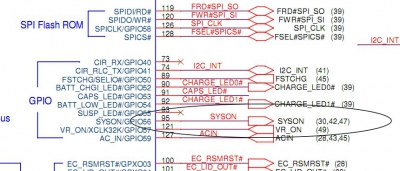

应该是哪里条件没满足,随便测试,测到ACIN的时候,发现只有0.6V的电压,看来是找到故障点了,这个应该是3.3V的。

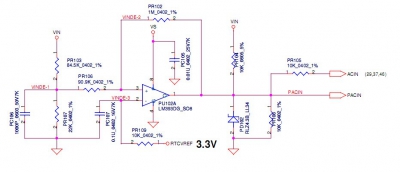

搜索ACIN,是PU102发出的,这个比较器,分析下,VIN经过PR103和PR107分压后产生3.6V左右的电压经过电阻PR106到达PU102的第三脚,当3脚电压大于2脚的时候,1脚输出高电平,经过PD102钳位后输出3.3v,这个是根据我的理解。实际测量如下图

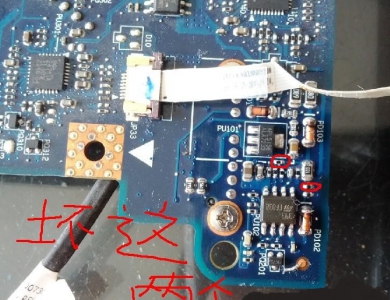

  看来VIN没有正常分压,测量电阻PR103.发现阻值无穷大,更换之后,测量3.6V,正常,再次测量PU102的第一脚,故障发现依旧是0.6V,不对,PU102的第3脚已经3.6V了,第2脚3.2V,应该要正常输出3.3V才对,于是测量PU102的第一脚链接的电阻,发现PR108无穷大, 更换后3.3V正常输出。
接上开关,按开关后触发,亮机,到此维修结束,本次维修总结下,就是ACIN电压不对,导致EC没检测到电源插入一样,然后无法正常工作。
