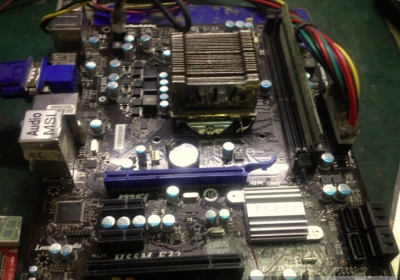

故障:不通电 昨天 快下班时客户拿来一块MSI 1156针脚的主板来,说是不通电!
维修思路:
我拿到板子插上ATX 电源!测3VSB 为0V,开关针脚有5V,短接开关没反应,量CMOS 电压3.3v,再量针帽电压为0V,量到这心想这样的情况不定断线,还有就是电容‘,桥空焊,桥坏,.先一步步测量,拿针帽,测得有CMOS 电压3.3v,有3。3V电池电压,断线就不存在了!那问题就是电容击穿‘和桥空焊了!测量桥边的电容和IO边的电容没有发现有击穿的 。此时判断只有桥空焊和坏了!如坏的话从CMOS 电压3.3v接到针帽上,会拉底·!
先拉过来看看!

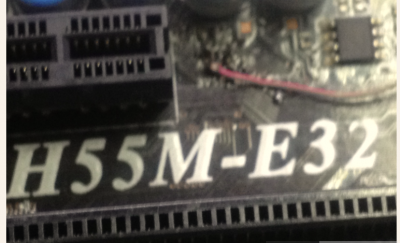

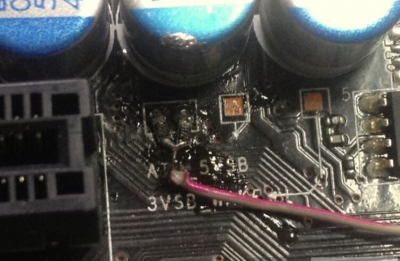

此时有3。3SB了!短接开关可以通电了·!说明桥问题!加焊桥的话成功率不高!那只有外接一个3。3V 电压到针帽里!找来两个电阻,472和822从5VSB分压!分压得出电压接到针帽里!此板修复成功!
|
|
