微星 PH67S-C43 (B3) 不通电维修

乐清电脑维修

主板型号：微星 PH67S-C43 (B3)
      板号：MS-7673 VER:1.0

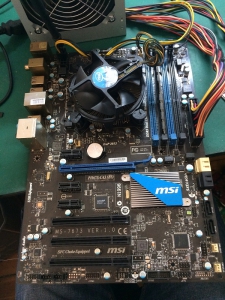

   早上网吧送来几台主机，故障全部为清灰后 都不通电，已经排除电源及其他问题   确定是主板问题。拆开机箱 所有机器用的都是一样的主板{微星 PH67S-C43 (B3) }

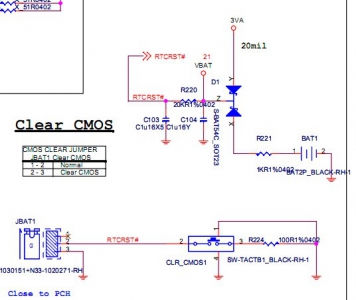

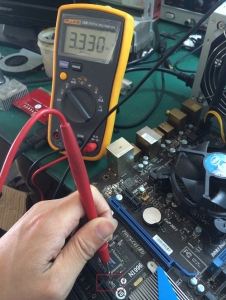

拿到板先目测没发现明显烧坏元件，那就慢慢查条件吧   先查RTC电路   测量COMS电池有3V 接电后3VA也有3.3，RTCRST#3.3 正常

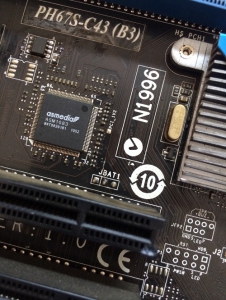

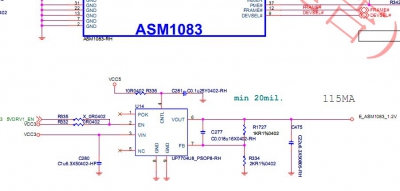

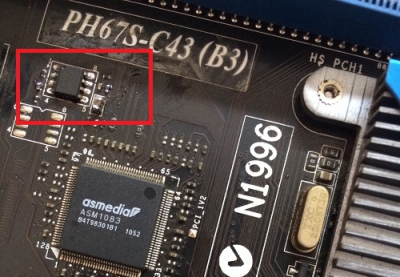

就在这时弯路开始了  手摸了一下U14 主板通电了，奇怪了   难道是U14有问题  查图纸发现U14产生e_asm1083_1.2v 供给1083芯片用于PCI-E转换PCI使用

为发安全起见 先把U14加焊一遍

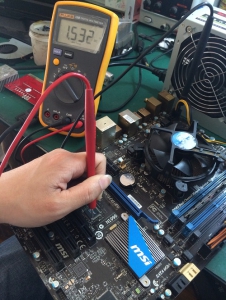

加焊还真能通电  以为这样就修好了   可高兴的太早了  只开了不到5分钟 断电了。这又是神马原因  还是老实查吧    这时回到RTC电路图中  用神器测量发现JBAT1跳帽只有1.5V  这不对啊  这个RTCRST#是直连到COMS D1上的 正常应该是3.3V才对  心里顿时知道这才是真实导致不通电的原因

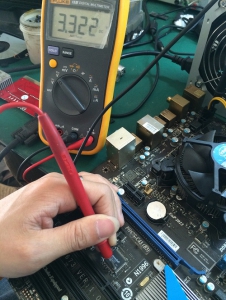

把JBAT1跳帽前面刮开一点测量有3.3V  断线了。

知道问题了那就飞线吧  直接把刮开的地方用铜线直连到JBAT1 的2脚  再次测量跳帽上已经恢复到正常的3.3V

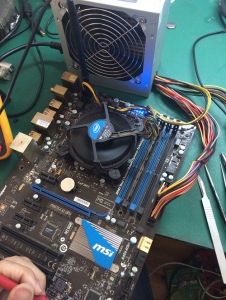

短接开关针  风扇瞬间转动了起来   主板活过来了，哈哈


主板图纸下载：http://www.yqdnwx.com/thread-77641-1-1.html
